徐州海河HZW型閘位計_閘門開度傳感器安裝方式、安裝方法說明

在安裝閘門開度傳感器之前首先要確定：開度傳感器的安裝位置，只有確定好安裝位置后才能確定具體采用以下哪種方式進行連接。

（一）、閘門開度傳感器與卷揚啟閉機的安裝方法：傳感器伸出軸通過彈性聯軸器；偏心聯軸器；變比齒輪；鏈輪鏈條；或吊裝式（測量輪、重錘、測繩）等方式與閘門的有關部件連接。

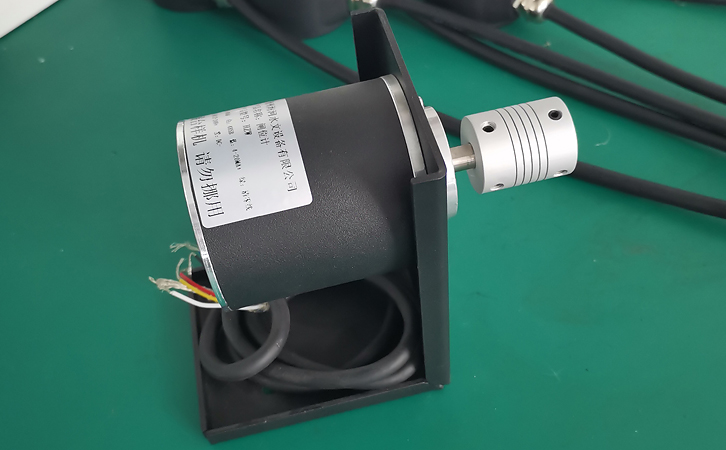

1、采用彈性聯軸器安裝方式：傳感器伸出軸通過聯軸器直接與起閉機卷揚軸或小齒輪軸連接。

①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。

②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下方增加墊塊來調整。然后緊固四個安裝地腳螺釘(M6螺絲)。

④將彈性聯軸器分別緊固在傳感器的伸出軸和連接法蘭上即可。

2、采用偏心聯軸器安裝方式：傳感器伸出軸通過偏心聯軸器直接與起閉機卷揚軸或小齒輪軸連接。

①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上。注意要將偏心法蘭的中心孔與安裝軸的中心盡量保持同心。

②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下增加墊塊來調整。然后緊固四個安裝地腳螺釘(M8螺絲)。

④將偏心聯軸器另一頭套在傳感器伸出軸上，擰緊傳感器伸出軸端的偏心聯軸器的緊固螺釘。

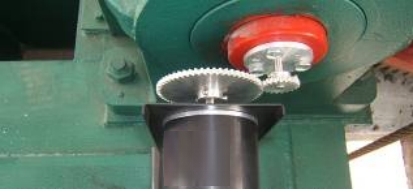

3、齒輪連接方式：傳感器伸出軸通過齒輪直接與起閉機卷揚軸或小齒輪軸連接。

①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。

②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

③將齒輪分別套在傳感器伸出軸和法蘭盤接頭上，并擰緊螺釘，使其兩個齒輪咬合完好。然后將傳感器支架固定在安裝支板上，并擰緊M6螺絲。

注：通過此連接方式，安裝調整方便，安裝高度調整范圍大。并可根據需要擴大或縮小傳感器的圈數。

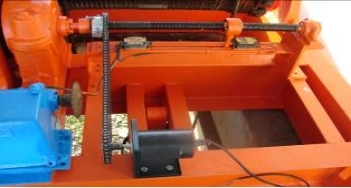

4、采用鏈輪鏈條安裝方式：此方式是通過鏈條傳動帶動傳感器軸的轉動，主用用于傳感器安裝空間位置有限的地方。先把一只鏈輪安裝在與起閉機卷揚軸或小齒輪軸連接，把另一只鏈輪安裝到傳感器伸出輪上然后套上鏈條，根據鏈條的長度選取傳感器的安裝位置，注意鏈條要有一定的自由下垂度，如果拉的太緊容易拉傷傳感器伸出軸，兩鏈輪要保護平行否則鏈條易脫輪。

5、采用吊裝（測繩、測量輪、垂錘）安裝方式：在閘門（平板門、弧形門等）上方的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板水平面一定要保持水平，在安裝支板上加工四個M8固定螺孔和兩個Ф22測繩過孔。注意：四個M5螺孔的位置一定要確保傳感器測量輪的繩槽中心面與測繩在測量全行程內的運動軌跡在一個垂直平面上，然后將傳感器支架固定在安裝支板上，將測量輪裝在傳感器伸出軸上。測繩一端固定在閘門適當位置，測繩另一端繞過測量輪上的繩槽后，固定在重錘上。注意：測繩長度要保證在閘門關閉時，在測量輪重錘一側的長度約為0.5m，如果測繩與測量輪不在同一垂直平面上，可以松開測量輪上的緊固螺釘，軸向微調測量輪在傳感器伸出軸上的位置，以保證在測量過程中測繩不脫槽。

（二）、閘門開度傳感器與螺桿啟閉機安裝方式：

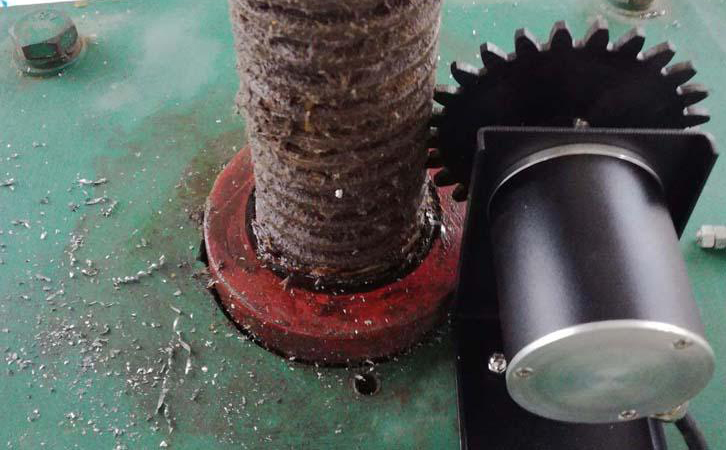

1、 采用齒輪安裝方式：傳感器出軸通過齒輪（齒輪的齒頂距等于螺桿啟閉機的螺距）直接與螺桿啟閉機的螺紋連接。在螺桿啟閉機的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板應保證水平。

2、 將編碼器固定在安裝支架上，齒輪裝在編碼器伸出的軸上。

3、 將傳感器支架固定在安裝支板上，注意要先確定齒輪與螺桿啟閉機聶合的位置后再固定安裝支架。安裝完成后螺桿的上升和下降便帶動齒輪的轉動，與之相連的編碼器便會測出閘門實際上升或下降的位置。

徐州海河HZW型閘位計，是一款軸連接式閘門開度傳感器，以上是常規的安裝方法，因不同的現場，情況會有所不同，所以最終的安裝方式還得結合現場的實際情況來選擇合理的安裝方案。
